DL对话框简单入门教程

贤知有您

接触过ERA(或359A)的玩家一定对新的界面对话框很有兴趣，比如英雄大头像之类。
其实这些新建的对话框都属于DL对话框类型（DIALOGUE），是ERA的一大特色，用户可自定义对话框。
下面就我对DL对话框的了解作一次入门式的讲解，然则我也只是入门者。
希望有更多的玩家加入到MOD制作行列中，让H3继续闪光下去。

先声明一点，涉及到素材制作（如PS或DEF制作）将略过，有兴趣的朋友请咨询界面美化大师KSWDIY。
这里的营帐DEF只是粗糙的制作品，比如阴影没P掉。权作示例素材而已。
本课程主要面向有一定ERM基础的玩家朋友。
当然没有ERM基础，也可以以此了解ERA部分内部构成。

这里通过一个小对话框例子，讲解对话框的主要构造及设计过程。

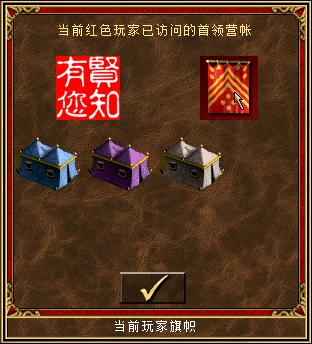

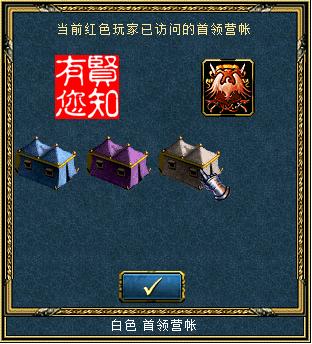

先看看例子的最终效果画面：
（右键点击"结束回合按钮"显示对话框，对话框中显示当前玩家已经访问过的首领营帐颜色类别）




先把素材都提供给大家，大家可以跟步骤一步一步完成你的第一个DL对话框。
素材在这里： 007KEYS素材.rar (34.69 KB, 下载次数: 70)

2013-6-17 10:48 上传

点击文件名下载附件

一些基本概念：
① ERA的MOD素材一般都打包在*.pac中，同样H3的主体素材在*.LOD文件中，可使用mmarchive软件打开浏览和导入导出。
② 这里素材包括3文件：myPIC.pcx myPIC2.pcx 和 007KEYS.def
③ def文件可以看成是图片的集合，可使用defpreview软件打开浏览或导出。
   def文件里面的每张图片都有其特定索引号，索引号均从0开始。
   如007KEYS.def有9张图片，其中第一张纯色（H3中显示为透明色，索引号为0），其余为各营帐颜色（索引号依次为1－8）。
④ 自定义对话框ID从1－999都可用，游戏显示对话框就是通过其ID来调用的。

[ 本帖最后由 贤知有您 于 2013-6-17 11:35 编辑 ]

贤知有您

很多玩家并不明白，对话框上的内容是怎么“画”出来的。
先介绍一下对话框的构成元素。
我们称呼对话框上类似按钮/图片/文字等为对“话框项目”。
看看我们的最终效果图，上面一个按钮就是一个项目，007图片也是，标题文字亦同。
游戏显示对话框内容，实际就是显示这些项目（的值）。
按钮有对应的按钮DEF文件，图片有对应的图片PCX文件，文字框可以存放文字。
比较特殊的一种项目是DEF项目，它有对应的DEF文件，在显示上，它能显示该DEF文件中某个索引对应的图片。
说到这里不明白不打紧，只是灌输一些概念，我们来看实践。


每个对话框必须有其对应的配置文件（txt）文件，这个配置文件将记录对话框里所有项目的信息。
制作对话框配置文件有一利器：Dialogs Editor
我们打开这个软件，先了解下界面

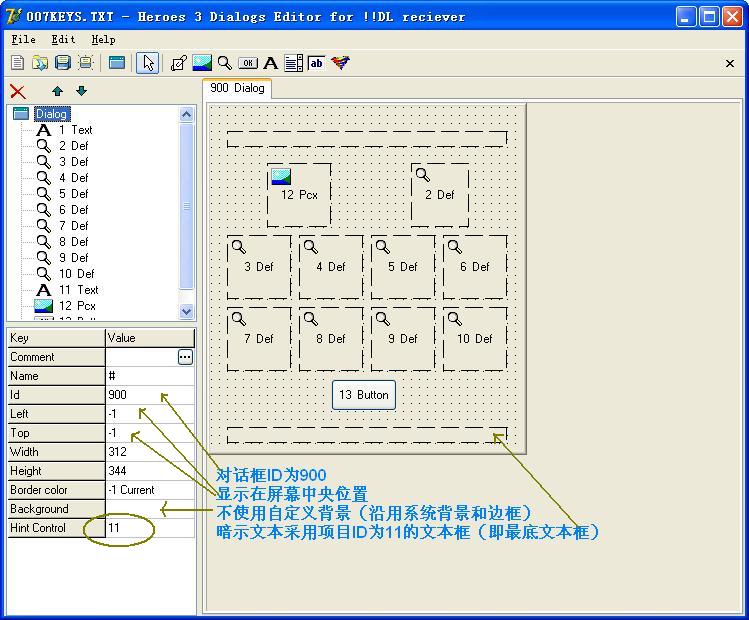

进入Dialogs Editor（简称DE）界面，最先要设定的是对话框的全局属性。
首先对<话框ID>是需要更改的，并且保证唯一性，不能和其它对话框ID冲突。
调整对话框项目顺序(DE里面项目上下顺序）的意义是：
越往下的项目，在实际显示上越靠前，也就是说，靠下的项目会覆盖靠上的项目。

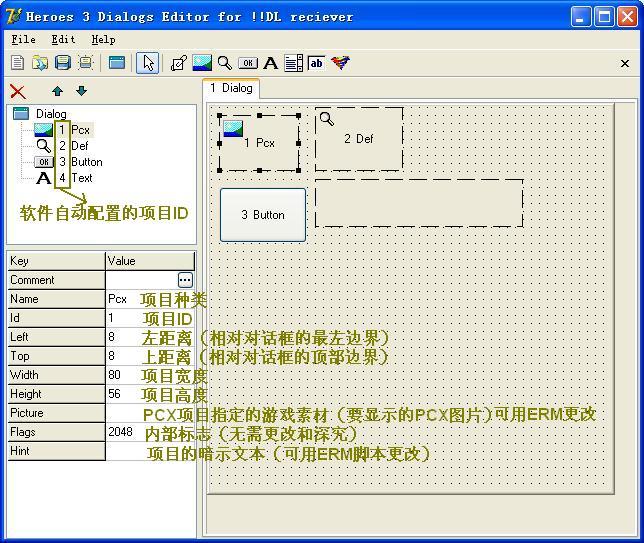

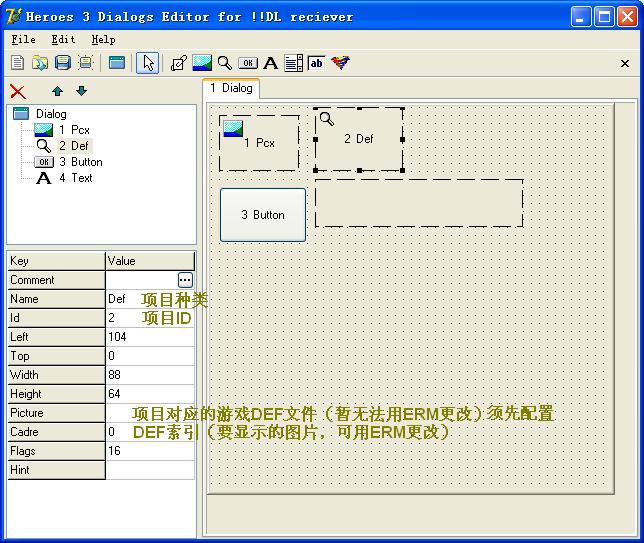

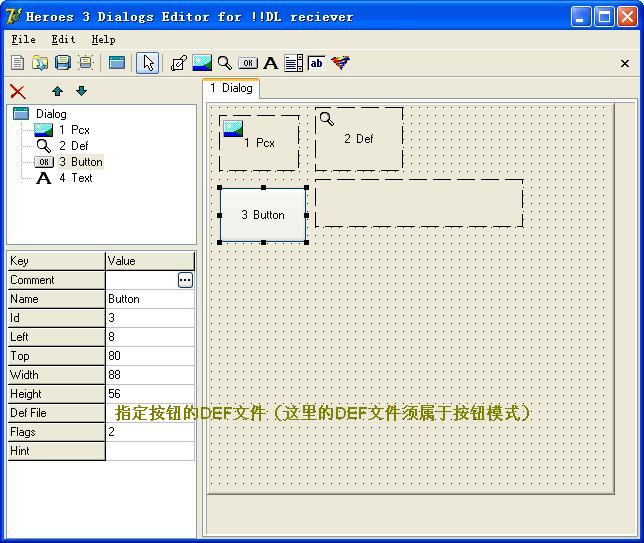

下面介绍最常用的 PCX/DEF/按钮/文本框/项目。
请尝试点击软件项目绘制按钮，在绘图区画出对应的项目。
将逐一介绍各项目的属性。








[ 本帖最后由 贤知有您 于 2013-6-17 11:20 编辑 ]

贤知有您

回到我们开头的例子上。

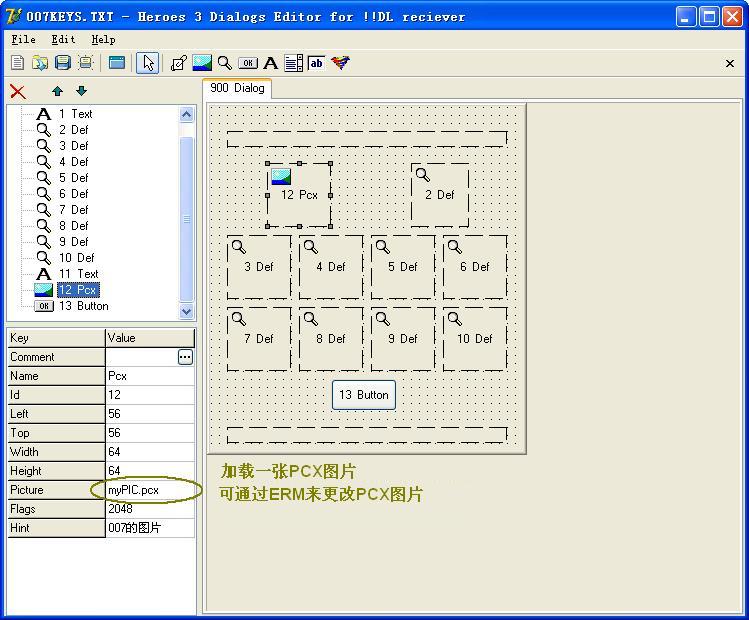

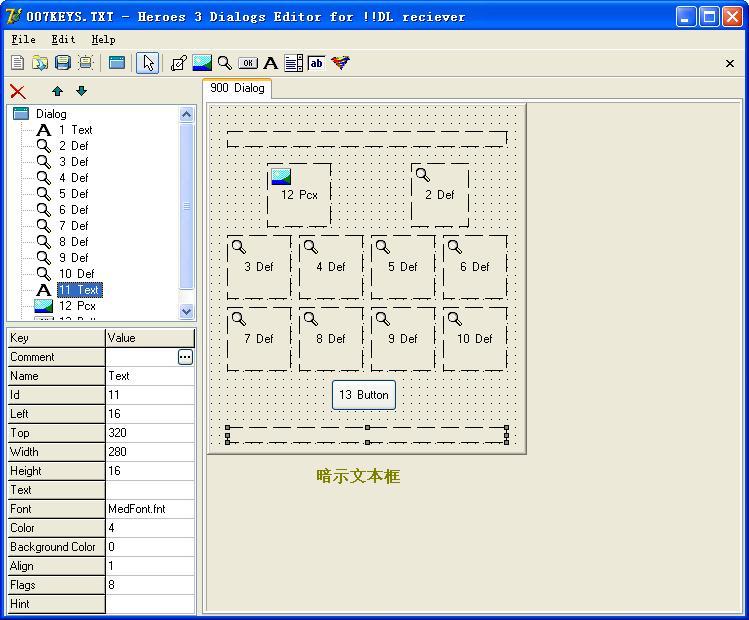

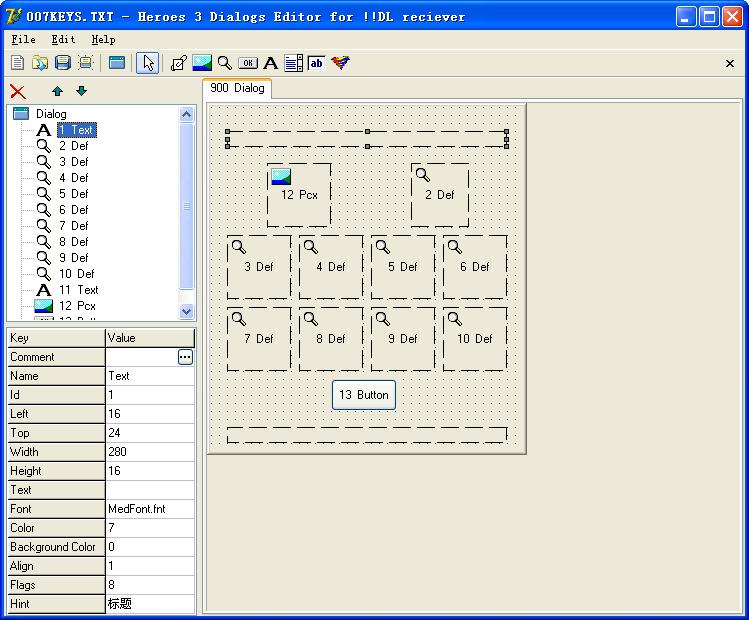

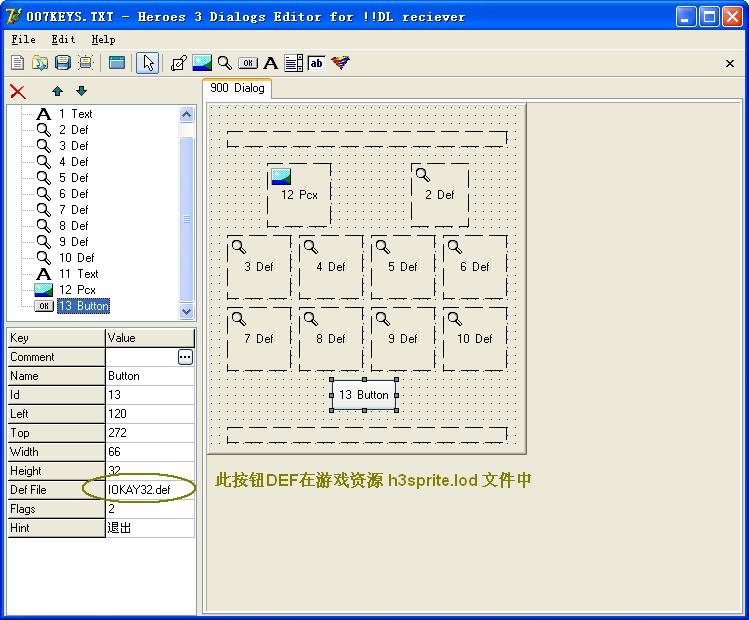

我们开始在DE软件上绘制项目，请参照下面图片（显示的属性）来绘制
2个文本项目，1个PCX项目，1个按钮项目

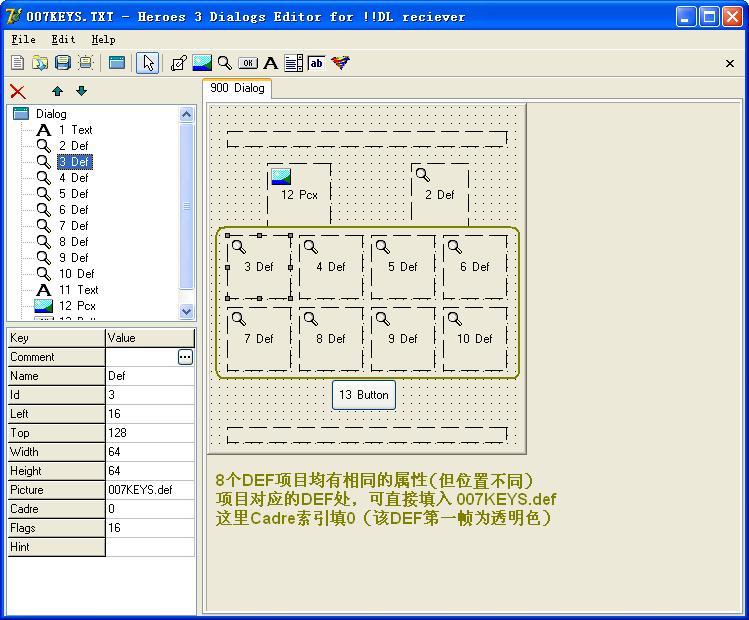

9个DEF项目（其中1个将用来显示玩家旗帜，8个显示首领营帐）

应先按项目ID的顺序把项目图案绘制出来（不必理会位置和高宽大小等），
然后再逐一设置各个项目的属性。
记得在绘制过程中经常保存文件，文件类型是txt，我们这里先统一为007KEYS.txt（后面脚本调用）。

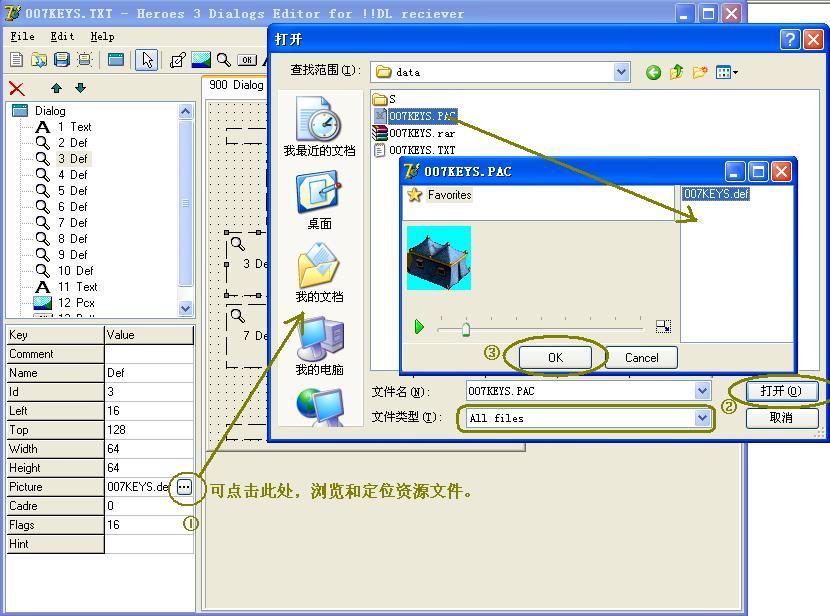

DEF/PCX/按钮等项目可以直接浏览资源档案文件（*.LOD或*.PAC）来定位相关文件。




注意：
① PCX/DEF/按钮等项目的高度和宽度，一般跟对应调配文件的属性一致。
     如myPIC.PCX图片为64X64，那么（12-PCX）项目的高度和宽度也应为64.
② 这个简单例子并没有涉及遮挡的问题，假如有图片遮挡其它图片，需考虑项目的位置问题。
     即在DE软件中的上下级关系（显示的前置和后置）。
③ PCX/DEF/按钮等项目要引用资源文件时，只要清楚资源文件的名字，直接填上就行了。
     但若文件不存在，将可能导致显示对话框失败甚至引起花屏和崩溃。


不知道大家是否能依足步骤把整个项目给绘制出来，项目的位置需事前考虑才能更好地定位。

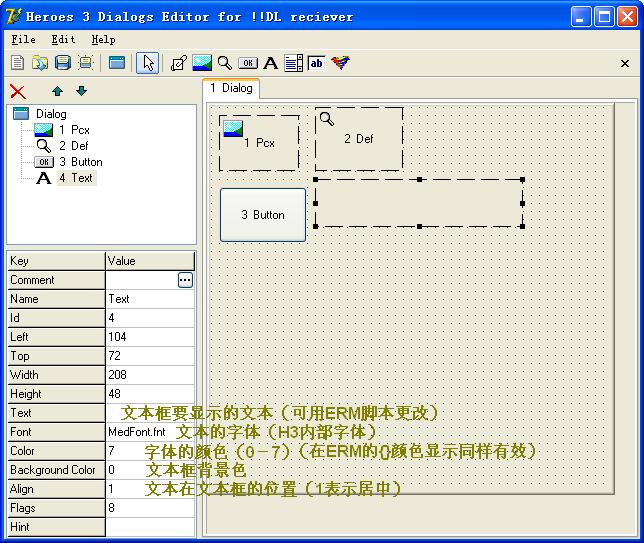

文本框项目是可以直接在TEXT属性中写入文字，可用于项目文字无须更改的情况下。
请尝试关闭软件，重新开启软件和打开刚才保存的007KEYS.txt配置文件。
对话框的配置文件可直接存放于DATA目录下，也可打包并入到 *.PAC 资源档案文件中。
至此，对话框配置文件完成，下一步将用ERM脚本来调用和配置对话框。

[ 本帖最后由 贤知有您 于 2013-6-17 11:23 编辑 ]

贤知有您

关于ERM在DL对话框的语法，可参考ERM手册中的DL触发器和接收器页面。
这里重点介绍几个常用调用和配置对话框的命令。


在任意一个触发器中触发显示DL对话框，比如我们这里使用右键点击"结束回合按钮"触发对话框。

1. !?CM0&1000; [大地图中右键点击]

2. !!CM:I?y-1 F?y-2 S?y-3;

3. !!FU|y-1<>12:E;                  [需要右键点中 结束回合按钮]

4. !!CM:R0;

复制代码

显示对话框之前，需使用 DL:N 分析对话框配置文件。

1. !!DL900:N^007KEYS.TXT^;          [分析对话框模板]900是对话框ID，后面接配置文件名

复制代码

分析配置文件后，后面可接一些ERM配置对话框的语句（先省略）
分析和配置完毕后，用DL:S1 语句来把对话框显示出来。

1. !!DL900:S1;                      [显示对话框]

复制代码

假设对话框能正确显示出来，那么要怎么关闭呢。
最常见的是点击按钮关闭，现在我们已经有按钮项目13，需要调用DL对话框的触发器来完成。


先给出点击13项目关闭对话框的脚本

1. !?DL&v998=900/v999=13/v1000=13; [左键点确定]

2. !!DL:C1;                        [关闭当前对话框]

复制代码

关闭对话框的DL:C1语句很简单。这里主要说说触发器。
当对话框显示后，用鼠标对对话框上项目产生点击操作时，将触发DL触发器。
此时 v998变量记录对话框ID，v999变量记录点击的项目ID，v1000记录点击动作。
触发器条件成立后，系统就会继续执行对应的（关闭对话框）语句。
v1000的动作包括：12 – 鼠标左键按下；13 – 鼠标左键抬起；14 – 鼠标右键按下


由于我们调用对话框时，并不是显示一个单一画面的对话框，也就需要在对话框分析配置文件之后，对话框显示之前，配置所需的对话框信息。
DL:A语句可更改项目的属性，只支持"文本框/DEF/PCX"项目。
看ERM帮助语法：
DLxxx:A#1/#2/$  改变会话项目特征.
#1 - 项目ID
#2项目类型和对应的值$
3   文本    (字符串): 项目的新文本
4   Def      (数值): Def的新索引
11  Pcx    (字符串): 新图片


我们结合实例来了解这些语法。假设在对话框显示前调用FU99999函数配置对话框信息。
大家先用mmarchive打开H3sprite.lod，并找到CREST58.def文件，导出后用defpreview查看。








继续脚本编写

1. !!OW:C?y1;         [当前玩家颜色]

2. !!DL900:A2/4/y1/1; [显示对话框中 玩家旗帜]

复制代码

这里A2中的2是项目ID（要显示玩家旗帜）
4代表该项目的类型（DEF）
y1是玩家的颜色（0－7），现在是该DEF的新索引值
最后的1，可以省略。


我们需要在标题上显示当前玩家颜色文字。
可使用一个z变量配置文本框。

1. !!VRz2&y1=0:S^红色^;

2. !!VRz2&y1=1:S^蓝色^;

3. !!VRz2&y1=2:S^褐色^;

4. !!VRz2&y1=3:S^绿色^;

5. !!VRz2&y1=4:S^橙色^;

6. !!VRz2&y1=5:S^紫色^;

7. !!VRz2&y1=6:S^青色^;

8. !!VRz2&y1=7:S^粉红色^;

9. !!VRz22:S^当前%Z2玩家已访问的首领营帐^;

10. !!DL900:A1/3/z22/1;  [设置标题文字]

复制代码

这里A1中的1是项目ID（标题文本框）
3代表该项目的类系（文本）
用z22的值作为文本框的内容。


再说说更换PCX项目图片。
假设在对话框上点击“贤知有您”图片后显示另外一张PCX图片（myPIC2.pcx)

1. !?DL&v998=900/v999=12/v1000=13; [点击自定义的图片(项目ID=12)]

2. !!VRz40:S^myPIC2.PCX^;

3. !!DL900:A12/11/z40/1; [更换PCX图片]

复制代码

需使用DL触发器，让系统响应鼠标点击触发。v999＝12就是该项目ID。
用一个z变量存储新PCX图片名字，再由DL:A来调用，是不是很简单？


最后剩下8个玩家可能访问过的首领营帐，我们先不考虑使用循环语法。（使用简单语法能更直观）
检测当前玩家访问的营帐信息

1. !!OW:K-1/0/?y10;   [是否访问过0号天蓝色帐篷,y10=1已访问,=0未访问]

2. !!VRz30:S^^;       [这里z30作为暗示文本]

3. !!VRy3:S3;         [第一个显示营帐的ID项目编号]

复制代码

假设玩家已经访问过天蓝色营帐：

1. !!VRz30&y10=1:S^天蓝色 首领营帐^;

2. !!DL900&y10=1:Hy3/z30;

3. !!DL900&y10=1:Ay3/4/1/1; [第一个1是DEF的索引,后面的1可忽略]

4. !!VRy3&y10=1:+1;         [下一个ID]

复制代码

暗示文本的ERM设置语法为：DL:H 项目ID / z变量
这里我们把项目3（y3的值）的暗示文本设置为z30的值
也就是说，当鼠标指向项目3时，将显示z30的内容为暗示文本。
值得一提的是，暗示文本用到的z变量，最好是与项目一一对应，一旦显示对话框后，z变量索引将被锁定为该项目的暗示文本。
此时要改变暗示文本，直接通过改变z变量的值来实现，但不能重新定义一个z变量用作暗示文本。


在007KEYS.def中，天蓝色营帐图片的索引是1。所以更改项目3的DEF索引语句为：

1. !!DL900&y10=1:Ay3/4/1/1;

复制代码

!!VRy3&y10=1:+1;         [下一个ID]
此语句是为了方便调用下一个项目ID。
其它访问过的营帐的脚本基本与这个类似了。
至此，大功告成！！
不妨把此MOD放入ERA的MODS目录下加载，在游戏中看看效果。

-----------------------------------------------------------------------------------------------------------
如果你对ERM的语法还不熟悉，请继续学习ERM。这里已假设你对理解这些脚本没有任何阻力。
如果你能够完全理解和模拟出一模一样的效果，那么恭喜你入门DL对话框了。
只要理解了本例程，你应该能制作出简单的DL对话框了。课程到此结束，谢谢大家！


（PS：一直都想写个DL对话框教程，感觉不知道从何说起，因为DL对话框涉及到很多内容。
大家之所以觉得DL对话框无从学起，只是缺少对ERA内部结构的了解而已。
如今课程也只是亮出了其冰山一角，如果感兴趣，期待你迈进ERA的MOD制作队伍中！）


下面贴出所有脚本和成品MOD，欢迎提出意见和建议。
（脚本可以用循环语法简化，懂ERM的朋友可自行调整）
本教程到此结束！
007keys(成品）.rar (20.21 KB, 下载次数: 53)

2013-6-17 11:13 上传

点击文件名下载附件

[ 本帖最后由 贤知有您 于 2013-6-17 11:34 编辑 ]
